二维共轭金属有机框架（2Dc-MOF）因其优异的电荷输运性能、可调的孔道结构以及明确的金属位点，在电化学能源领域展现出巨大潜力。然而，传统2Dc-MOF多采用平面大共轭配体，不仅合成复杂，同时也降低了框架内金属中心的密度，导致离子结合位点不足，限制了其在界面调控中的应用。

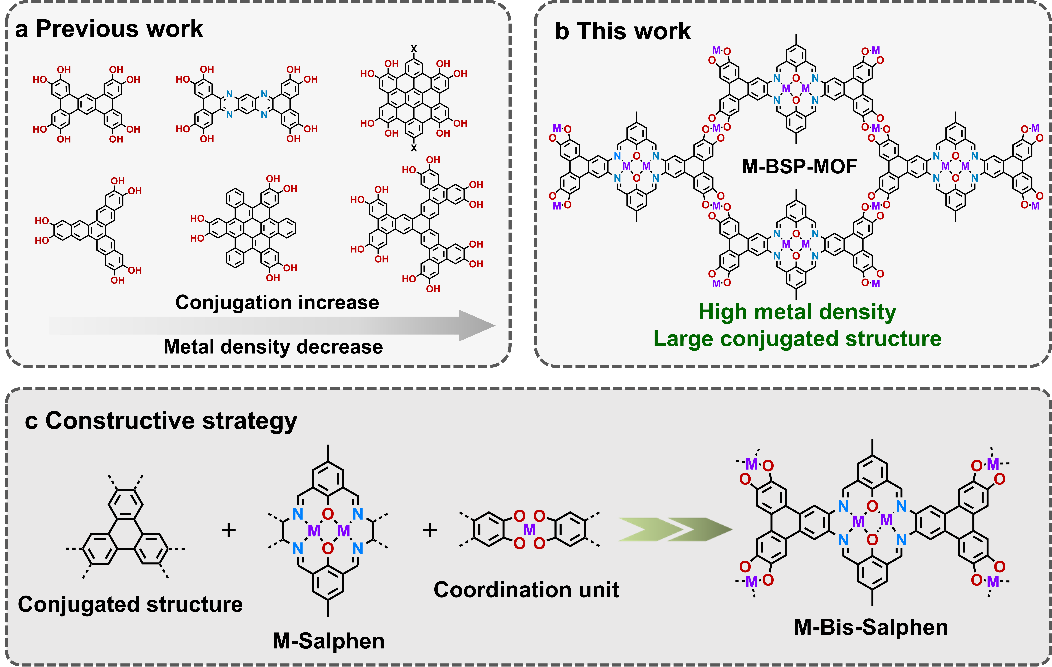

图1.非平面双Salphen配体设计及高密度金属位点2Dc-MOF的构筑示意图。

针对上述挑战，永利娱乐城-永利官网-永利皇宫官网 陈龙教授团队与东北师范大学王恒国教授团队合作，提出了一种基于非平面双Salphen配体原位平面化策略。该配体（8OH-BSP）包含多个N₂O₂配位空腔和外围邻苯二酚基团，通过与Zn²⁺离子的配位聚合，成功构筑了一种新型2Dc-MOF材料（Zn-BSP-MOF，图1）。值得注意的是，在溶剂热合成过程中，配体发生原位Scholl环化脱氢反应，转化为完全共轭的平面结构，实现了高密度金属位点与扩展π共轭框架的统一。

将其作为人工界面层应用于无负极钠金属电池中，其高密度的[ZnO₄]亲钠位点可有效引导均匀的钠沉积，显著抑制枝晶生长。电化学测试表明，基于Zn-BSP-MOF的对称电池在0.05 mA cm^-2下可稳定循环超过1800小时，在0.1 mA cm^-2下也可稳定循环超过800小时（图2）。与Na₃V₂(PO₄)₃正极匹配的全电池在1 C倍率下循环400圈后，仍可保持104.8 mAh g^-1的可逆容量，容量保持率高达96.8%。

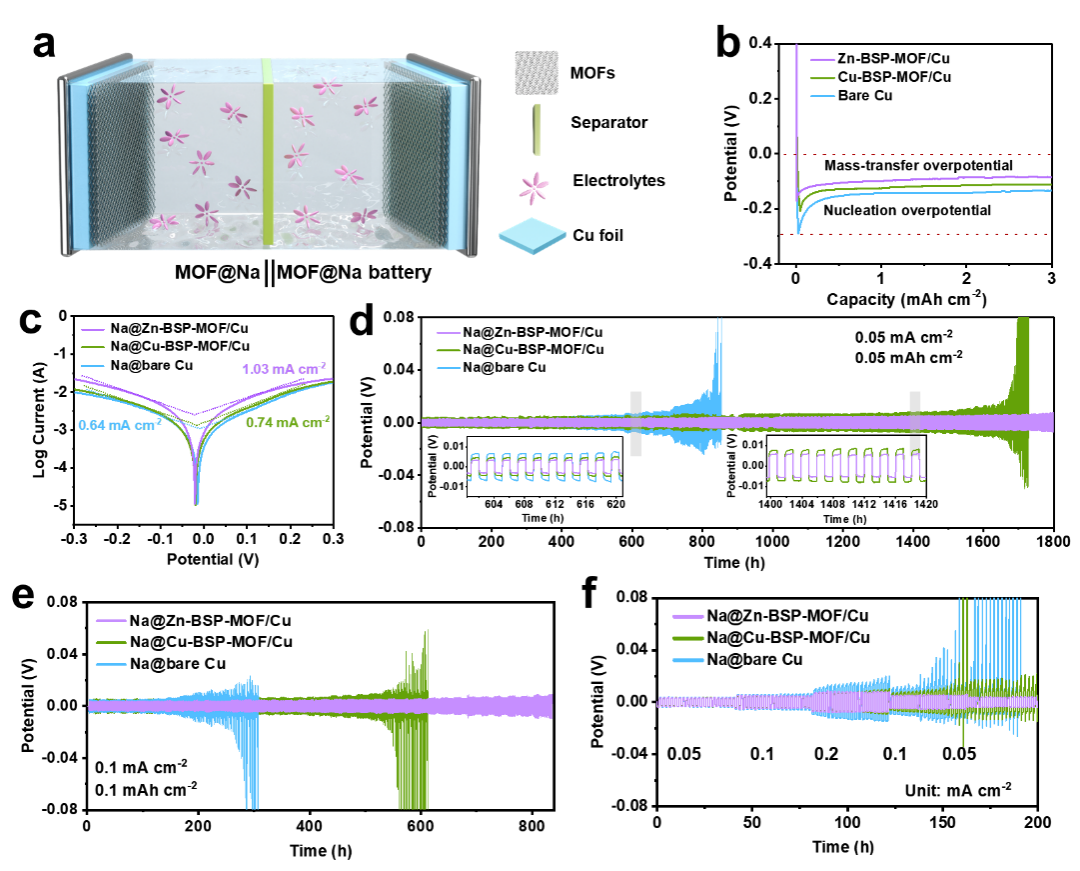

图2. Zn-BSP-MOF基对称电池性能研究。

该研究通过引入非平面双Salphen配体，有效解决了2Dc-MOF中高金属密度与扩展π-共轭难以兼顾的问题，并将该类材料作为人工界面层应用于钠金属负极保护，为钠金属电池的界面工程提供了新的材料设计思路。

相关研究成果以“A High‐Metal‐Content 2D Conjugated Metal‐Organic Framework With a Bis‐Salphen Architecture for Dendrite‐Free Sodium Metal Anodes”为题发表在《Angewandte Chemie International Edition》（Angew. Chem. Int. Ed.2026, e202600304）上。永利娱乐城-永利官网-永利皇宫官网 博士研究生苏熹为论文第一作者，永利娱乐城-永利官网-永利皇宫官网 陈龙教授与东北师范大学王恒国教授为共同通讯作者。

论文链接：//doi.org/10.1002/anie.6003046
